منحنی پخش نور (LDC) چیست و چرا به آن نیاز داریم؟
فرض کنید دو چراغ ال ای دی با توان، شار نوری و دمای رنگ کاملاً یکسان در اختیار دارید. هر دو چراغ روی کاغذ مشخصات مشابهی دارند، اما بعد از نصب، یکی فضای شما را یکنواخت و حرفهای روشن میکند و دیگری باعث ایجاد نقاط بسیار روشن، سایههای آزاردهنده یا خیرگی میشود. دلیل این تفاوت چیست؟ از کجا میتوان پیش از نصب چراغ در پروژه فهمید که چراغ چه محدودهای را با چه شدتی روشن میکند؟
پاسخ در چیزی نهفته است که بسیاری از افراد هنگام انتخاب چراغ به آن توجه نمیکنند: منحنی پخش نور یا LDC
در طراحی اصولی نورپردازی، تنها دانستن میزان لومن یا توان چراغ کافی نیست. آنچه تعیین میکند نور دقیقاً به کدام بخش از فضا برسد و با چه شدتی توزیع شود، منحنی پخش نور است. به همین دلیل، طراحان حرفهای پیش از انتخاب هر چراغ، نمودار منحنی پخش نور آن را بررسی میکنند تا مطمئن شوند نتیجه نهایی دقیقاً مطابق انتظار خواهد بود.
منحنی پخش نور (LDC) چیست؟

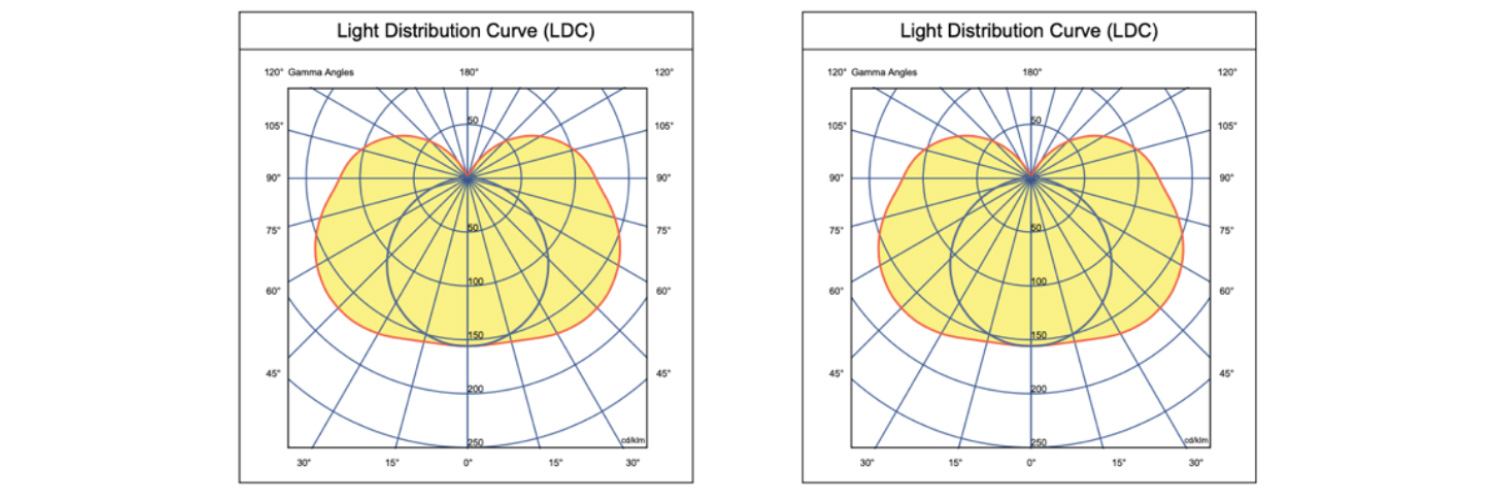

منحنی پخش نور یا Light Distribution Curve (LDC) نموداری است که نحوه توزیع شدت نور یک چراغ را در زوایای مختلف نشان میدهد. این نمودار مشخص میکند که چراغ، نور خود را بیشتر در چه جهتی و با چه شدتی منتشر میکند.
به بیان ساده، اگر شار نوری (Lumen) مقدار کل نور تولیدشده توسط چراغ باشد، منحنی LDC نشان میدهد این نور چگونه در فضا پخش شده است. این اطلاعات معمولاً بهصورت یک نمودار قطبی نمایش داده میشود که در آن شدت نور بر حسب واحد کاندلا (Candela) در زوایای مختلف اندازهگیری شده است.
چرا منحنی پخش نور اهمیت دارد؟
اگر دو چراغ هر کدام ۳۰۰۰ لومن نور تولید کنند، الزاماً نتیجه یکسانی در روشنایی پروژه ایجاد نخواهند کرد. یکی ممکن است نور را در زاویه ۲۴ درجه متمرکز کند و دیگری همان نور را در زاویه ۹۰ درجه پخش کند. به همین دلیل، منحنی پخش نور نقش مستقیمی در موارد زیر دارد:
- یکنواختی روشنایی فضا
- جلوگیری از ایجاد خیرگی (Glare)
- کاهش سایههای ناخواسته
- افزایش بهرهوری سیستم روشنایی
- کاهش تعداد چراغهای موردنیاز
- دستیابی به نورپردازی دقیق و حرفهای
در واقع، بدون بررسی منحنی LDC، انتخاب چراغ بیشتر به حدس و تجربه وابسته خواهد بود تا محاسبات مهندسی.

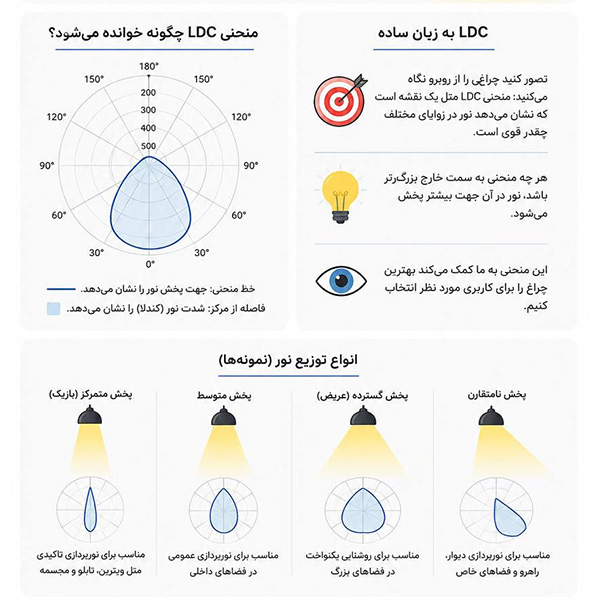

چگونه منحنی LDC را بخوانیم؟
در نگاه اول ممکن است نمودار منحنی پخش نور پیچیده به نظر برسد، اما خواندن آن بسیار ساده است. در این نمودار: مرکز نمودار محل نصب چراغ است. خطوط شعاعی زوایای مختلف تابش را نشان میدهند. فاصله منحنی از مرکز، شدت نور در آن زاویه را مشخص میکند. هر چه منحنی پخش نور در یک جهت کشیدهتر باشد، شدت پخش نور در آن جهت بیشتر است.
معمولاً دو منحنی روی نمودار مشاهده میشود که رفتار نور را در دو صفحه عمود بر هم نمایش میدهند. اگر این دو منحنی تقریباً مشابه باشند، چراغ توزیع نور متقارنی دارد.
انواع منحنی پخش نور
بسته به کاربرد چراغ، شکل منحنی LDCمتفاوت خواهد بود.
پخش نور باریک (Narrow Beam):
در این حالت، نور در زاویهای کوچک متمرکز میشود و کابردهای آن در ویترین فروشگاه، نورپردازی آثار هنری، تأکید بر محصولات گالریها است.
پخش نور متوسط (Medium Beam)
این نوع پخش نور تعادل مناسبی بین تمرکز و پوشش (نور متمرکز و نور عمومی) ایجاد نموده و در بسیاری از فضاهای تجاری و اداری مورد استفاده قرار میگیرد. .
پخش نور گسترده (Wide Beam)
در این حالت، نور سطح وسیعتری را پوشش میدهد و برای روشنایی عمومی مناسب است. کابردهای آن در دفاتر، لابیها، راهروها و فضاهای آموزشی میباشد.
پخش نور نامتقارن (Asymmetric)
در برخی پروژهها لازم است نور تنها به یک سمت تابیده شود؛ مانند روشن کردن قفسه فروشگاه، دیوار، تابلو یا مسیرهای حرکتی. در این شرایط از چراغهایی با منحنی پخش نور نامتقارن استفاده میشود.
منحنی LDC چه تأثیری بر طراحی نورپردازی دارد؟
در نرمافزارهایی مانند Dialux، فایلهای فوتومتریک چراغها بر اساس منحنی LDC وارد پروژه میشوند. نرمافزار با استفاده از این دادهها، نحوه واقعی پخش نور در فضا را شبیهسازی میکند. در حقیقت برای هر گونه شبیه سازی و طراحی اولیه نورپردازی، به منحنیهای پخش نور نیاز است. به همین دلیل، اگر فایل فوتومتریک دقیق نباشد یا منحنی پخش نور واقعی چراغ در دسترس نباشد، نتایج شبیهسازی نیز قابل اعتماد نخواهد بود.
از این رو، طراحان حرفهای همواره محصولاتی را انتخاب میکنند که اطلاعات فوتومتریک و منحنی LDC معتبر برای آنها ارائه شده باشد.
نقش منحنی پخش نور در انتخاب چراغ مناسب
انتخاب چراغ تنها بر اساس توان یا میزان لومن، میتواند منجر به طراحی نامناسب شود. برای مثال، در فروشگاه، به چراغی با منحنی پخش نور متمرکز نیاز دارید تا محصولات برجسته شوند. در یک دفتر کار، پخش نور باید یکنواخت باشد تا خیرگی و خستگی چشم کاهش یابد. در راهروها یا فضاهای خطی، نوع توزیع نور اهمیت زیادی در حذف نقاط تاریک دارد. در نورپردازی نما، شکل منحنی LDC تعیین میکند نور چگونه روی سطوح ساختمان حرکت کند. ممکن است بدون توجه به منحنی پخش نور، صرفا از روی ظاهر و شدت نور یک چراغ، به خرید آن ترغیب شوید اما نحوه تابش آن چراغ نتواند خواستههای شما را از نورپردازی فضا برآورده کند.
بنابراین، بررسی این نمودار باعث میشود چراغ متناسب با عملکرد واقعی فضا انتخاب شود، نه صرفاً بر اساس مشخصات ظاهری.
اکووات چگونه به انتخاب صحیح چراغ کمک میکند؟
یکی از ویژگیهای مهم محصولات روشنایی اکووات، ارائه اطلاعات فنی موردنیاز برای طراحی حرفهای نورپردازی است. در این راستا، نه تنها فایلهای فوتومتریک قابل استفاده در نرمافزارهای طراحی نورپردازی مربوط به بسیاری از چراغهای اکووات در دسترس قرار گرفتهاند تا مهندسان و طراحان بتوانند قبل از اجرا، نتیجه واقعی پروژه را شبیهسازی کنند بلکه روی جعبه تمامی چراغهای اکووات، منحنی پخش نور به همراه سایر مشخصات دقیق نوری قرار گرفته تا حتی بدون دسترسی به نرمافزارهای نورپردازی و یا نبود دانش فنی تخصصی، بتوان نورپردازی دلخواه را به خوبی انجام داد.
همچنین تیم فنی اکووات در انتخاب چراغ متناسب با نوع پروژه و محاسبات نورپردازی، خدمات مشاوره تخصصی ارائه میدهد. این موضوع باعث میشود انتخاب محصول تنها بر اساس ظاهر یا توان مصرفی انجام نشود، بلکه بر پایه دادههای واقعی عملکرد نور باشد. علاوه بر این، استفاده از ال ای دیهای باکیفیت، شاخص نمود رنگ بالا (CRI بیش از 95)، نور بدون فلیکر و تولید محصولات مطابق استانداردهای بینالمللی، کیفیت نور خروجی محصولات اکووات را برای پروژههای حرفهای تضمین میکند.
جمعبندی
در طراحی حرفهای روشنایی، تنها دانستن توان، لومن یا دمای رنگ چراغ کافی نیست. منحنی پخش نور نشان میدهد نور چگونه در محیط توزیع شده و مستقیماً بر کیفیت نورپردازی، یکنواختی روشنایی، میزان خیرگی و حتی تعداد چراغهای موردنیاز تأثیر میگذارد.
اگر قصد دارید پروژهای دقیق، استاندارد و بهینه اجرا کنید، بررسی منحنی LDC باید یکی از اولین مراحل انتخاب چراغ باشد. هرچه اطلاعات فوتومتریک دقیقتر باشد، نتیجه طراحی نیز به اجرای واقعی نزدیکتر خواهد بود؛ موضوعی که در پروژههای حرفهای، تفاوت میان یک نورپردازی معمولی و یک نورپردازی مهندسیشده را رقم میزند.
برای مشاوره نورپردازی و طراحی اصولی روشنایی پروژه خود، کافی است از مشاوره طراحی نورپردازی اکووات استفاده کنید تا تیم کارشناسان نورپردازی ما، در کوتاهترین زمان ممکن، نیازهای نوری شما را برطرف نمایند.
سوالات متداول
منحنی پخش نور یا LDC (Light Distribution Curve) نشان میدهد شدت نور یک چراغ در زوایای مختلف چگونه توزیع میشود. با بررسی این منحنی میتوان جهت انتشار نور، میزان تمرکز یا گستردگی آن، زاویه تابش و الگوی توزیع نور را بررسی کرد و متوجه شد چراغ برای چه نوع کاربردی مناسبتر است. LDC همچنین امکان مقایسه عملکرد نوری چراغهای مختلف را فراهم میکند.
زاویه پخش نور با بررسی میزان گسترش منحنی نسبت به محور اصلی تابش مشخص میشود. در نمودار LDC معمولاً محور افقی زاویه تابش و محور عمودی شدت نور را نشان میدهد. هرچه شدت نور در زوایای دورتر از محور اصلی بیشتر حفظ شود، پخش نور گستردهتر است. در بسیاری از مشخصات فنی، زاویه پخش بر اساس نقاطی که شدت نور به ۵۰ درصد مقدار بیشینه میرسد تعیین میشود.
شکل منحنی LDC اطلاعات خوبی درباره الگوی پخش نور چراغ ارائه میدهد. منحنی باریک و متمرکز معمولاً نشاندهنده پخش نور محدود و مناسب برای نورپردازی تأکیدی است، در حالی که منحنی پهنتر نشاندهنده توزیع گستردهتر نور و مناسب برای روشنایی عمومی است. همچنین متقارن یا نامتقارن بودن منحنی میتواند نوع توزیع نور در جهات مختلف را مشخص کند؛ برای مثال، برخی چراغهای Wall Washer و چراغهای خیابانی دارای منحنیهای نامتقارن هستند.
LDC به طراح کمک میکند پیش از انتخاب و جانمایی چراغ، نحوه توزیع نور آن را بررسی و با نیازهای پروژه مقایسه کند. با استفاده از این نمودار میتوان تشخیص داد چراغ برای روشنایی عمومی، نورپردازی تأکیدی، روشنایی سطوح عمودی یا سایر کاربردها مناسب است. البته در طراحی حرفهای، LDC در کنار پارامترهایی مانند شار نوری، ارتفاع نصب، ابعاد فضا، شدت نور و یکنواختی روشنایی بررسی میشود.
در DIALux اطلاعات توزیع نور چراغ معمولاً از طریق فایلهای فوتومتریک مانند IES یا LDT وارد نرمافزار میشود. این دادهها به DIALux امکان میدهند رفتار چراغ را در فضای موردنظر شبیهسازی و پارامترهایی مانند میزان روشنایی و یکنواختی نور را محاسبه کند. LDC نیز برای مشاهده و تحلیل الگوی توزیع نور چراغ کاربرد دارد، اما محاسبات دقیق نرمافزار بر اساس دادههای عددی فایل فوتومتریک انجام میشود، نه صرفاً تصویر منحنی.
LDC یک نمایش گرافیکی از نحوه توزیع شدت نور چراغ در زوایای مختلف است، در حالی که فایلهای IES و LDT فایلهای حاوی دادههای فوتومتریک چراغ هستند. این فایلها اطلاعات عددی مربوط به توزیع شدت نور را در اختیار نرمافزارهایی مانند DIALux قرار میدهند تا بتوان عملکرد چراغ را در یک فضای واقعی شبیهسازی و محاسبه کرد. به بیان ساده، LDC نمایش بصری توزیع نور است و IES یا LDT دادههای فوتومتریک موردنیاز برای محاسبات را در اختیار نرمافزار قرار میدهند.
